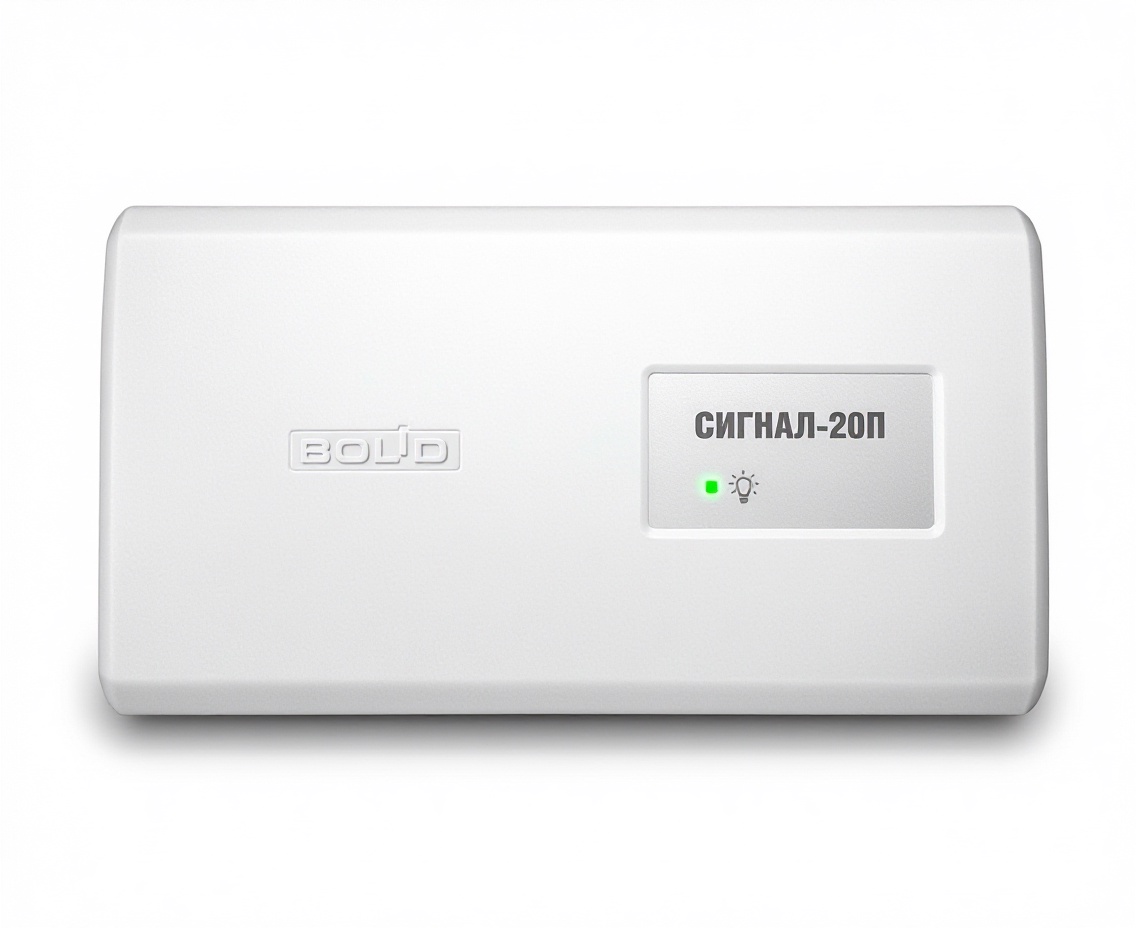

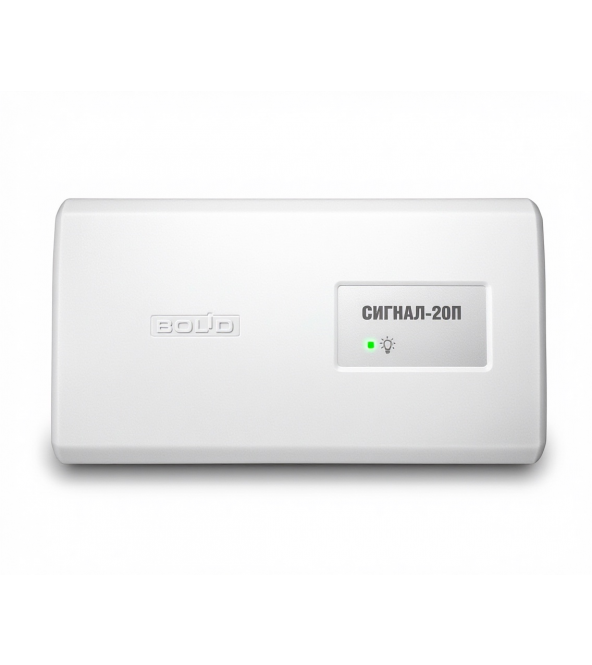

Сигнал-20П-Прибор приемно-контрольный охранно-пожарный

Описание

Сигнал-20П — это многофункциональный приёмно-контрольный охранно-пожарный прибор, предназначенный для построения систем безопасности на объектах среднего и крупного масштаба — административных зданиях, торговых центрах, промышленных предприятиях, школах и жилых комплексах. Прибор оснащён 20 шлейфами сигнализации, что позволяет подключать до 20 зон охраны или пожарной сигнализации с использованием широкого спектра извещателей — магнитоконтактных, акустических, вибрационных, тепловых, дымовых и других. Напряжение на входах шлейфов составляет 19…24 В, а ток нагрузки каждого шлейфа — до 3 мА, что обеспечивает стабильное питание подключённых извещателей. Прибор имеет 3 выхода типа "СК" (сухие контакты) для передачи сигналов тревоги на внешние устройства оповещения или пульты мониторинга, а также 2 выхода типа "ОК" (открытый коллектор) для управления исполнительными устройствами — светозвуковыми оповещателями, релейными модулями и другим оборудованием. Встроенный вход Touch Memory позволяет подключать считыватель для управления взятием/снятием разделов с помощью электронных ключей. Интерфейс RS-485 обеспечивает интеграцию прибора в систему "Орион" для централизованного мониторинга и управления с пульта С2000-М или автоматизированного рабочего места. Прибор программируется с компьютера через специализированное ПО, что позволяет гибко настраивать логику работы шлейфов и выходов. Питание прибора осуществляется от внешнего источника напряжением от 10,2 до 28,4 В, при этом ток потребления в дежурном режиме составляет от 200 до 330 мА при 24 В и от 400 до 650 мА при 12 В. Широкий диапазон рабочих температур от -30°С до +50°С и степень защиты IP20 позволяют устанавливать прибор в различных условиях. Компактный пластиковый корпус размерами 230×135×37 мм удобен для настенного монтажа. Сигнал-20П станет надёжным решением для систем охранно-пожарной сигнализации на объектах с большим количеством зон контроля.

Технические характеристики:

• Количество шлейфов сигнализации: 20

• Напряжение на входе ШС: 19…24 В

• Ток нагрузки шлейфа: до 3 мА

• Сопротивление оконечного резистора: 4,7 кОм

• Количество выходов типа "СК" (сухие контакты): 3

• Количество выходов типа "ОК" (открытый коллектор): 2

• Вход Touch Memory: есть

• Интерфейс связи: RS-485

• Напряжение питания DC: 10,2…28,4 В

• Потребляемый ток в дежурном режиме:

  • при 24 В: 200…330 мА

  • при 12 В: 400…650 мА

• Режимы работы: в составе ИСО "Орион"

• Управление: с пульта С2000-М, программирование с компьютера

• Степень защиты: IP20

• Диапазон рабочих температур: от -30°С до +50°С

• Габаритные размеры: 230×135×37 мм

• Масса: 0,4 кг

• Корпус: пластиковый, для настенного монтажа

• Средний срок службы: не менее 10 лет

• Комплектация: прибор, комплект крепежа, руководство по эксплуатации.
