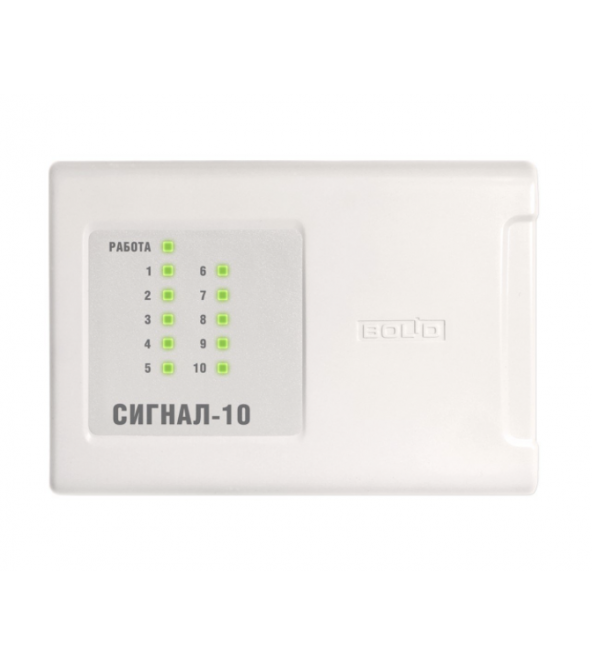

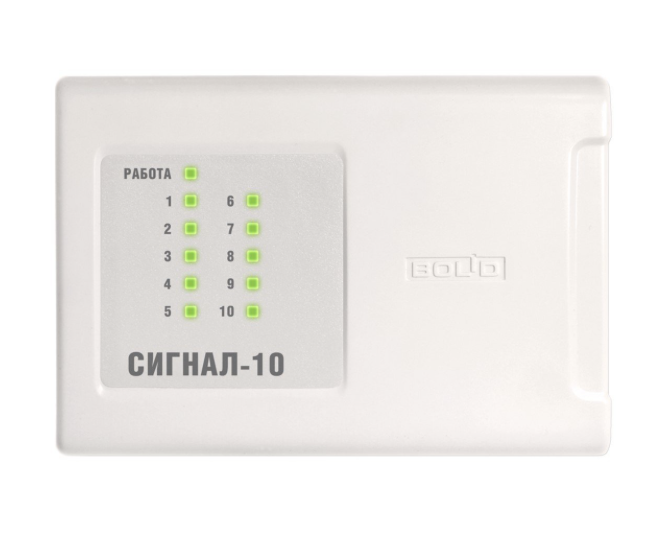

Сигнал-10 (2xRS-485) (два интерфейса RS-485)-Прибор приемно-контрольный охранно-пожарный

Описание

Сигнал-10 (2xRS-485) — это функциональный приёмно-контрольный охранно-пожарный прибор, предназначенный для построения систем безопасности на объектах малого и среднего масштаба — от небольших офисов, магазинов и квартир до складских помещений, производственных цехов и административных зданий. Прибор оснащён 10 шлейфами сигнализации, что позволяет подключать до 10 зон охраны или пожарной сигнализации с использованием широкого спектра извещателей — магнитоконтактных, акустических, вибрационных, тепловых, дымовых и других. Напряжение на входах шлейфов составляет 19…22 В, а ток питания извещателей по каждому шлейфу — 3 мА (для пожарных комбинированных однопороговых извещателей типа "тип 2" допускается ток 1,2 мА). Каждый шлейф оснащён оконечным резистором номиналом 4,7 кОм, а входы имеют защиту от перегрузки с помощью самовосстанавливающихся предохранителей, что обеспечивает надёжную защиту прибора от коротких замыканий и перегрузок в шлейфах. Прибор имеет два выхода типа "СК" (сухие контакты — релейные) с коммутируемыми параметрами до 130 В постоянного тока / 0,1 А или до 130 В переменного тока / 0,1 А, предназначенные для передачи сигналов тревоги на внешние устройства оповещения, пульты мониторинга или системы автоматики. Два выхода типа "ОК" (открытый коллектор) с параметрами до 28 В / 1 А каждый с функцией контроля линии предназначены для управления исполнительными устройствами — светозвуковыми оповещателями, электромагнитными замками, релейными модулями и другим оборудованием. Главной особенностью данной модификации является наличие двух независимых интерфейсов RS-485, что позволяет организовать резервированный канал связи, разделить трафик между различными группами оборудования или подключиться к двум независимым сетям для повышения отказоустойчивости системы. Прибор поддерживает управление с помощью электронных ключей Touch Memory (до 85 ключей), что позволяет оперативно брать разделы под охрану и снимать с охраны без использования пульта. Управление прибором также может осуществляться с пульта С2000-М или с компьютера через специализированное программное обеспечение. Прибор может работать как в автономном режиме (самостоятельно обрабатывая события и управляя выходами), так и в составе интегрированной системы безопасности "Орион" для централизованного мониторинга и управления. Буфер событий ёмкостью 512 записей обеспечивает сохранение истории всех тревог и неисправностей. Время технической готовности после подачи питания составляет всего 3 секунды, что обеспечивает быстрое включение системы. Прибор имеет встроенную защиту от вскрытия корпуса (тампер), которая сигнализирует о попытке несанкционированного доступа. Питание прибора осуществляется от внешнего источника напряжением от 10,2 до 28,4 В, при этом максимальный ток потребления не превышает 410 мА (при 12 В), что позволяет использовать стандартные источники питания и организовывать резервированное питание. Широкий диапазон рабочих температур от -30°С до +50°С и степень защиты IP40 позволяют устанавливать прибор как в отапливаемых, так и в неотапливаемых помещениях. Компактный металлический корпус размерами 156×107×35 мм и малый вес (всего 0,3 кг) удобен для монтажа на стену, в шкаф или на DIN-рейку. Сигнал-10 (2xRS-485) станет надёжным решением для систем охранно-пожарной сигнализации на объектах, требующих высокой надёжности, гибкости управления и возможности интеграции в единую систему безопасности с резервированием каналов связи.

Технические характеристики:

Параметры шлейфов сигнализации:

• Количество шлейфов: 10

• Напряжение на входе ШС: 19…22 В

• Ток питания извещателей по ШС: 3,0 мА (для типа "тип 2: пожарный комбинированный однопороговый" — 1,2 мА)

• Сопротивление оконечного резистора: 4,7 кОм

• Защита от перегрузки: самовосстанавливающиеся предохранители

Параметры выходов:

• Количество выходов типа "СК" (релейные): 2

• Выходные коммутационные параметры реле: до 130 В пост. тока / 0,1 А или до 130 В перем. тока / 0,1 А

• Количество выходов типа "ОК" (открытый коллектор): 2

• Параметры выхода "ОК": до 28 В / 1 А (с контролем линии)

Общие параметры:

• Напряжение питания DC: 10,2…28,4 В

• Ток потребления при 12 В: не более 410 мА

• Интерфейсы связи: RS-485 — 2 шт.

• Интерфейс считывателей: Touch Memory

• Количество ключей управления: не более 85

• Размер буфера событий: 512

• Защита от вскрытия корпуса (тампер): есть

• Время технической готовности после подачи питания: 3 с

• Режимы работы: автономный или в составе ИСО "Орион"

• Управление: ключи Touch Memory, пульт С2000-М, компьютер (программирование)

• Степень защиты: IP40

• Диапазон рабочих температур: от -30°С до +50°С

• Габаритные размеры: 156×107×35 мм

• Масса: не более 0,3 кг

• Корпус: металлический, для настенного монтажа или DIN-рейки

• Средний срок службы: не менее 10 лет

• Комплектация: прибор, комплект крепежа, оконечные резисторы, руководство по эксплуатации.
