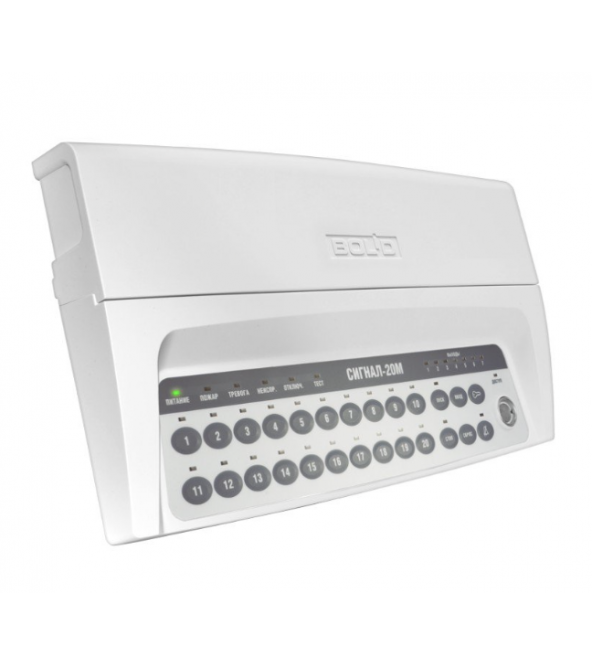

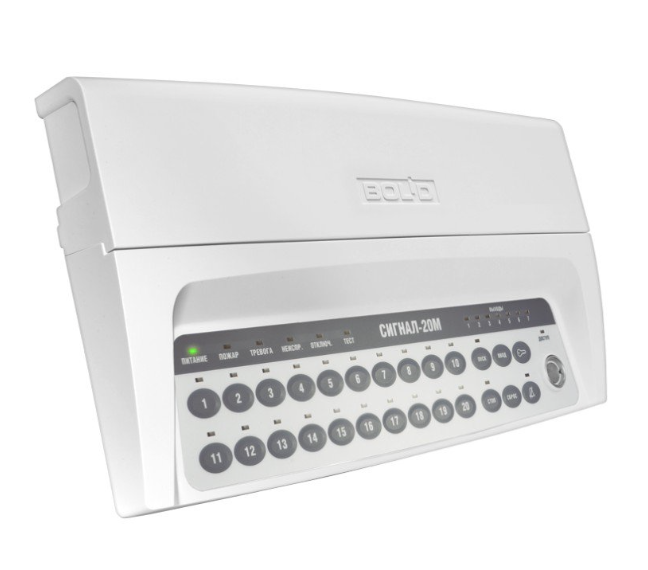

Сигнал-20М-Прибор приемно-контрольный охранно-пожарный

Описание

Сигнал-20М — это многофункциональный приёмно-контрольный охранно-пожарный прибор, предназначенный для построения систем безопасности на объектах любого масштаба — от небольших офисов и магазинов до крупных промышленных предприятий, торговых центров и жилых комплексов. Прибор оснащён 20 шлейфами сигнализации, что позволяет подключать до 20 зон охраны или пожарной сигнализации с использованием широкого спектра извещателей — магнитоконтактных, акустических, вибрационных, тепловых, дымовых и других. Напряжение на ненагруженных входах шлейфов составляет 26,5…27,5 В, а максимальный ток потребления всех извещателей в дежурном режиме — 3 мА (для пожарных дымовых извещателей допускается ток до 3 мА). Каждый шлейф оснащён оконечным резистором номиналом 4,7 кОм, а суммарное сопротивление двух проводов шлейфа не должно превышать 100 Ом. Ток короткого замыкания шлейфа ограничен на уровне не более 26,5 мА, что обеспечивает защиту как самого прибора, так и подключённых извещателей. Прибор имеет три выхода типа "СК" (сухие контакты) с коммутируемыми параметрами до 130 В / 0,1 А, предназначенные для передачи сигналов тревоги на внешние устройства оповещения или пульты мониторинга. Четыре выхода типа "ОК" (открытый коллектор) с параметрами 10,2…28,0 В / 2,5 А каждый (суммарный ток выходов К4…К7 не более 3 А) с функцией контроля линии предназначены для управления мощными исполнительными устройствами — светозвуковыми оповещателями, электромагнитными замками, приводами автоматики и другими устройствами. Интерфейс RS-485 обеспечивает интеграцию прибора в интегрированную систему безопасности "Орион" для централизованного мониторинга и управления с пультов С2000-М или автоматизированного рабочего места. При этом прибор может работать как в автономном режиме, так и в составе распределённой системы, что даёт гибкость при проектировании объектов любой сложности. Прибор питается от внешнего источника напряжением от 10,2 до 28 В, при этом максимальный ток потребления не превышает 650 мА, что позволяет использовать стандартные источники питания и резервировать питание. Широкий диапазон рабочих температур от -30°С до +50°С и степень защиты IP40 позволяют устанавливать прибор как в отапливаемых, так и в неотапливаемых помещениях. Металлический корпус размерами 332×177×42 мм обеспечивает надёжную защиту электронных компонентов и удобен для монтажа на стену или в шкаф. Сигнал-20М станет надёжной основой для систем охранно-пожарной сигнализации на объектах с большим количеством зон контроля, требующих высокой надёжности, функциональности и возможности интеграции в единую систему безопасности.

Технические характеристики:

Параметры шлейфов сигнализации:

• Количество шлейфов: 20

• Величина оконечного резистора: 4,7 кОм

• Напряжение на ненагруженных входах: 26,5…27,5 В

• Максимальный ток потребления всех извещателей в дежурном режиме: 3 мА (для пожарных дымовых — до 3 мА)

• Суммарное сопротивление двух проводов каждого шлейфа: не более 100 Ом

• Ток короткого замыкания ШС: не более 26,5 мА

Параметры выходов:

• Количество выходов типа "СК" (сухой контакт): 3

• Электрические параметры выходов "СК": до 130 В / 0,1 А

• Количество выходов типа "ОК" (открытый коллектор): 4

• Электрические параметры выходов "ОК": 10,2…28,0 В / 2,5 А (с контролем линии)

• Суммарный ток выходов К4…К7: не более 3 А

Общие параметры:

• Напряжение питания DC: 10,2…28 В

• Ток потребления: не более 650 мА

• Интерфейс связи: RS-485

• Режимы работы: автономный или в составе ИСО "Орион"

• Степень защиты: IP40

• Диапазон рабочих температур: от -30°С до +50°С

• Габаритные размеры: 332×177×42 мм

• Масса: не более 1,0 кг

• Корпус: металлический, для настенного монтажа

• Средний срок службы: не менее 10 лет

• Комплектация: прибор, комплект крепежа, оконечные резисторы, руководство по эксплуатации.
