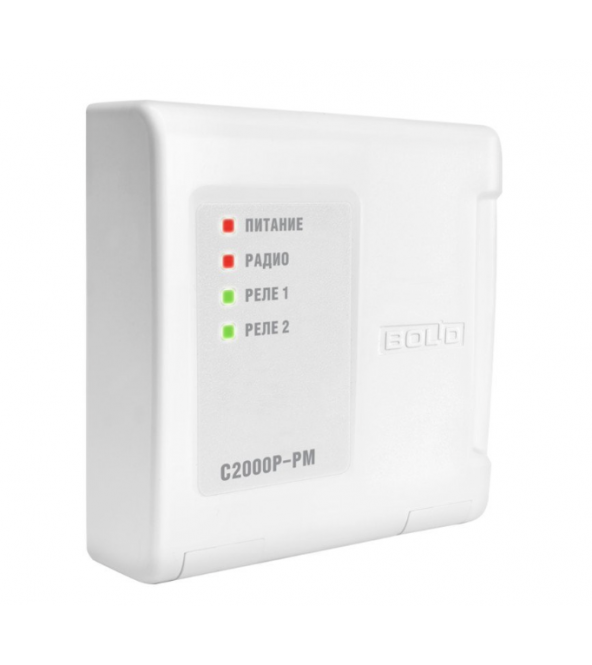

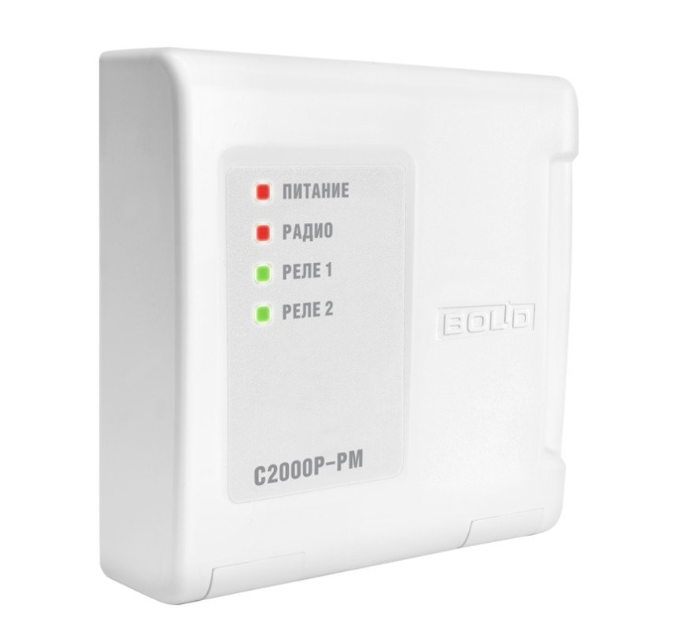

С2000Р-РМ-Модуль релейный радиоканальный

Описание

С2000Р-РМ — это радиоканальный релейный модуль, предназначенный для включения/выключения внешних исполнительных устройств (оповещателей, сирен, замков, систем автоматики) по команде с радиоканального расширителя «С2000Р-АРР32», «С2000Р-АРР125» или радиоканальной панели серии «Сигнал-GSM-Р». Устройство обеспечивает беспроводное управление нагрузкой в местах, где прокладка кабеля затруднена или экономически нецелесообразна.

Модуль оснащён двумя реле с перекидными контактами, что позволяет подключать устройства с различной логикой работы (нормально-разомкнутые или нормально-замкнутые). Каждое реле коммутирует напряжение до 100 В и ток до 2 А при мощности до 30 ВА. Это позволяет управлять широким спектром оборудования — от звуковых оповещателей до исполнительных механизмов автоматики. Дополнительный вход модуля предназначен для подключения внешнего извещателя или кнопки с выходом типа «сухой контакт» и позволяет управлять реле вручную или по внешнему сигналу. Модуль имеет светодиодную индикацию для контроля состояния и передаёт на пульт периодические контрольные сигналы о своей работоспособности.

Модуль работает в радиоканале с частотой 868,0–868,2 МГц, излучаемая мощность не более 10 мВт, дальность связи в прямой видимости достигает 300 метров. Основное питание осуществляется от внешнего источника напряжением 5…24 В с током потребления 20 мА. Для резервного питания предусмотрен элемент типа ER14505 напряжением 3,6 В, который обеспечивает до 3 лет автономной работы. Степень защиты IP20 позволяет устанавливать модуль в сухих помещениях. Широкий диапазон рабочих температур от -30°С до +50°С гарантирует стабильную работу в различных условиях.

Технические характеристики:

• Тип реле: радиоканальный

• Количество релейных выходов: 2

• Тип контактов: перекидные (НО/НЗ)

• Максимальное коммутируемое напряжение: 100 В

• Максимальный коммутируемый ток: 2 А

• Максимальная коммутируемая мощность: 30 ВА

• Дополнительный вход для подключения внешнего извещателя: есть (сухой контакт)

• Световая индикация: есть

• Диапазон рабочих частот: 868,0–868,2 МГц

• Излучаемая мощность: не более 10 мВт

• Количество рабочих частотных каналов: 4

• Дальность (в прямой видимости): 300 м

• Период передачи контрольных сигналов: 10…300 с

• Основное питание: 5…24 В

• Ток потребления: 20 мА

• Резервное питание: ER14505 (3,6 В)

• Срок службы батареи: 3 года

• Степень защиты: IP20

• Диапазон рабочих температур: от -30°С до +50°С

• Габаритные размеры: 102×107×39 мм

• Масса: не более 0,12 кг

• Корпус: пластиковый

• Комплектация: модуль, комплект крепежа, руководство по эксплуатации.
