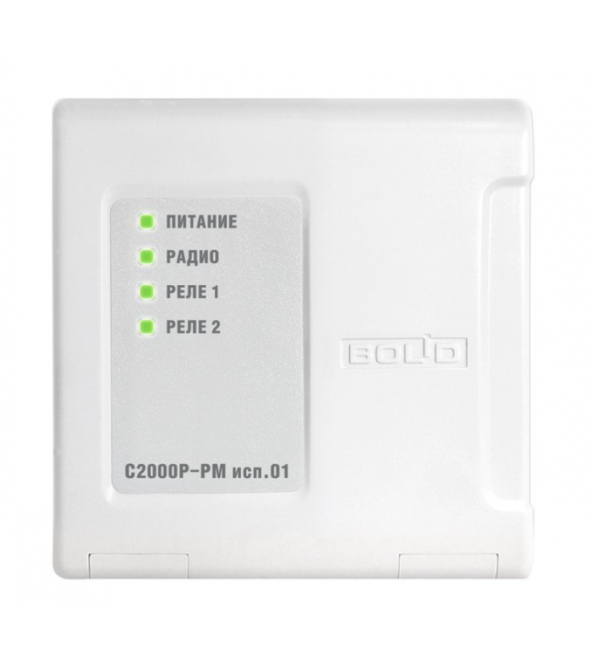

С2000Р-РМ исп.01-Модуль релейный радиоканальный

Описание

С2000Р-РМ исп.01 — это радиоканальный релейный модуль, предназначенный для включения и выключения внешних исполнительных устройств (оповещателей, сирен, электромагнитных замков, систем автоматики) по команде с радиоканального расширителя «С2000Р-АРР32» или «С2000Р-АРР125». Устройство обеспечивает беспроводное управление нагрузкой в местах, где прокладка кабеля затруднена или экономически нецелесообразна.

Модуль оснащён двумя релейными выходами с гальванической развязкой друг от друга и от источника питания. Каждое реле коммутирует напряжение до 250 В переменного тока или до 30 В постоянного тока с током до 3 А. Выходы защищены плавкими предохранителями от короткого замыкания и перегрузок. Модуль имеет отдельный адрес в системе для каждого релейного выхода, что позволяет управлять ими независимо.

Модуль работает в радиоканале с частотой 868 МГц, излучаемая мощность не более 10 мВт, дальность связи в прямой видимости достигает 300 метров. Основное питание осуществляется от сети переменного тока напряжением 90…264 В, потребляемая мощность не более 1 ВА. Для резервного питания предусмотрен встроенный элемент CR2032 напряжением 3 В, который позволяет конфигурировать прибор и передавать сообщения о неисправностях при отсутствии основного питания. При питании от батареи управление релейными выходами не выполняется.

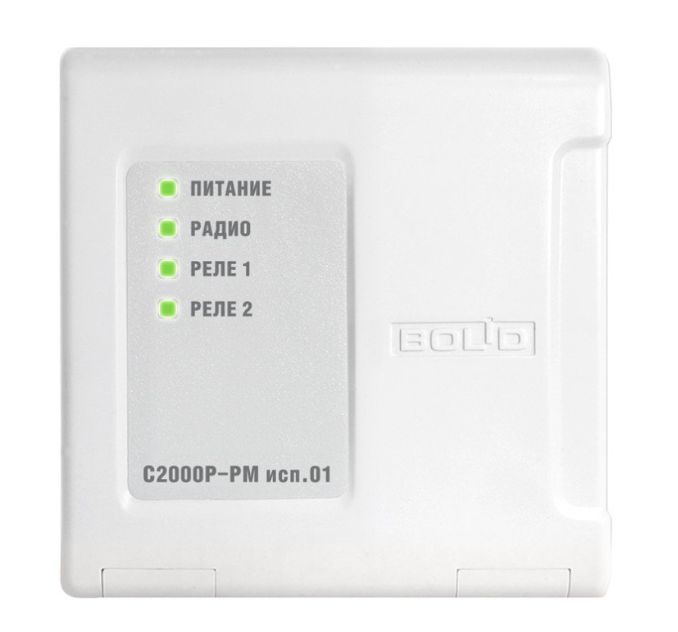

Модуль оснащён светодиодной индикацией наличия питания, качества радиосвязи и текущего состояния релейных выходов. Предусмотрен контроль вскрытия корпуса (тампер), контроль состояния источника питания и контроль качества радиосвязи. Степень защиты IP20. Широкий диапазон рабочих температур от -30°С до +50°С гарантирует стабильную работу в различных условиях.

Технические характеристики:

• Тип реле: радиоканальный

• Количество релейных выходов: 2

• Тип контактов: перекидные (НО/НЗ)

• Максимальное коммутируемое напряжение: ~250 В / 30 В

• Максимальный коммутируемый ток: 3 А

• Максимальная коммутируемая мощность: 30 ВА

• Защита выходов: плавкие предохранители

• Гальваническая изоляция: есть

• Диапазон рабочих частот: 868,0–868,2 МГц

• Излучаемая мощность: не более 10 мВт

• Количество радиочастотных каналов: 4

• Дальность радиосвязи: до 300 м

• Основное питание: 90…264 В

• Потребляемая мощность: не более 1 ВА

• Резервное питание: CR2032, 3 В

• Срок службы батареи: до 3 месяцев

• Светодиодная индикация: есть

• Контроль вскрытия корпуса: есть

• Степень защиты: IP20

• Диапазон рабочих температур: от -30°С до +50°С

• Габаритные размеры: 102×107×39 мм

• Масса: не более 0,20 кг

• Корпус: пластиковый

• Комплектация: модуль, батарея CR2032, монтажный набор, вставки плавкие, руководство по эксплуатации.
