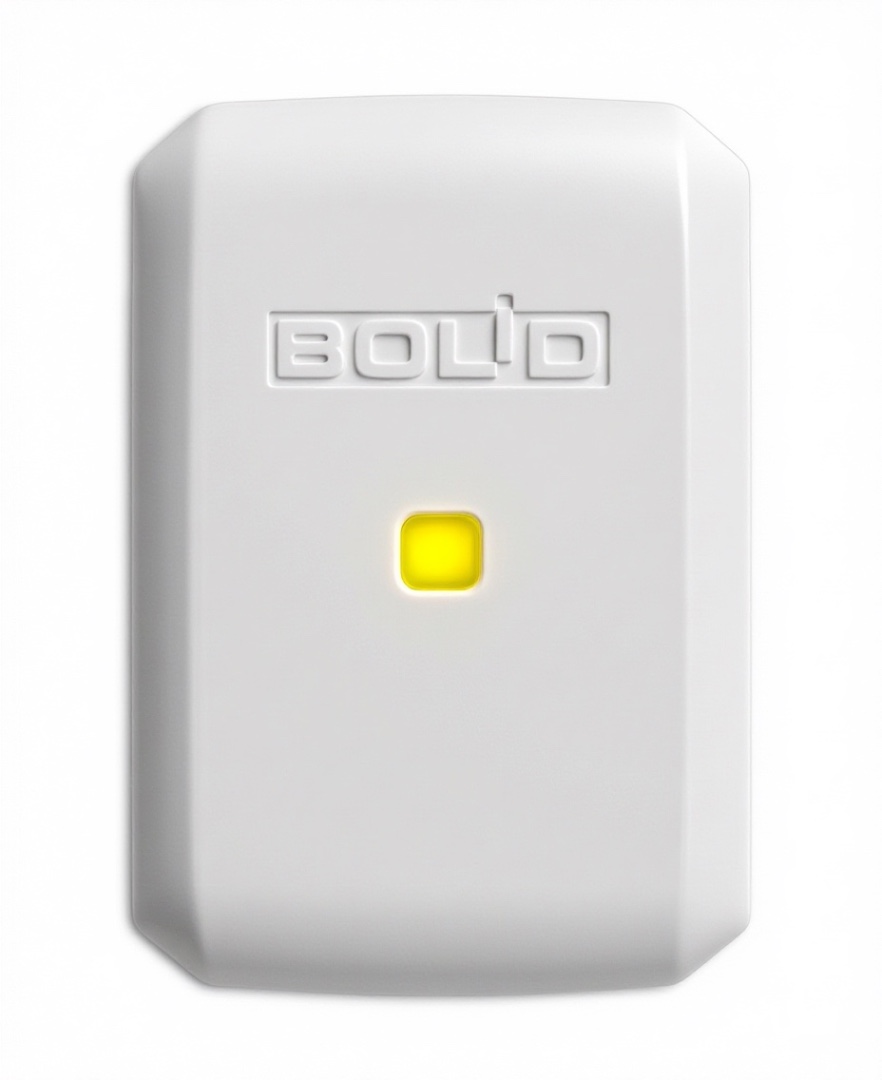

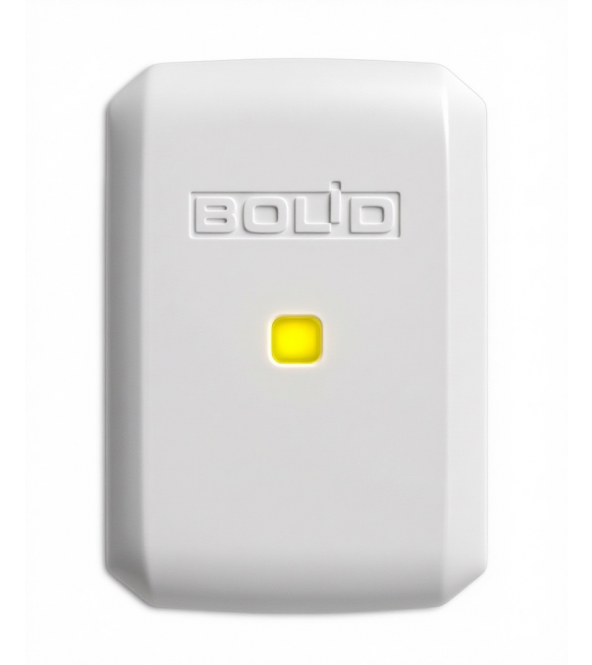

БРИЗ-Т-Блок разветвительно-изолирующий

Описание

БРИЗ-Т — это компактный разветвительно-изолирующий блок, предназначенный для повышения надёжности и отказоустойчивости двухпроводных линий связи (ДПЛС) в адресных системах охранно-пожарной сигнализации, построенных на базе контроллеров С2000-КДЛ. Основная функция блока — автоматическая изоляция короткозамкнутого участка линии с последующим автоматическим восстановлением после устранения неисправности. Это критически важно для распределённых систем безопасности, где короткое замыкание в одном сегменте может вывести из строя всю линию и обесточить подключённые приборы. При возникновении короткого замыкания блок отключает аварийный участок, сохраняя работоспособность остальной части линии. После устранения КЗ блок автоматически восстанавливает соединение, возвращая все устройства в штатный режим работы. Питание блока осуществляется непосредственно по двухпроводной линии связи в диапазоне напряжений 6…12 В, при этом ток потребления в дежурном режиме составляет всего 200 мкА, что позволяет устанавливать большое количество блоков в одну линию без превышения допустимого суммарного тока адресного шлейфа. В режиме короткого замыкания ток потребления увеличивается до 6 мА, что является штатным режимом работы блока. В одну систему допускается устанавливать до 127 блоков БРИЗ-Т, что позволяет гибко сегментировать линию на участки и локализовать неисправности с высокой точностью. Компактные размеры 56×38×20 мм позволяют размещать блок непосредственно в распределительных коробках, монтажных шкафах или рядом с подключаемыми приборами. Широкий диапазон рабочих температур от -30°С до +55°С и степень защиты IP20 обеспечивают надёжную работу как в отапливаемых, так и в неотапливаемых помещениях. БРИЗ-Т станет незаменимым компонентом для построения отказоустойчивых адресных систем безопасности на объектах с разветвлённой инфраструктурой.

Технические характеристики:

• Напряжение питания: 6…12 В (по ДПЛС)

• Ток потребления в дежурном режиме: 200 мкА

• Ток потребления в режиме "КЗ": 6 мА

• Автоматическое восстановление: есть (после устранения КЗ)

• Количество устройств в системе: до 127 шт.

• Степень защиты: IP20

• Диапазон рабочих температур: от -30°С до +55°С

• Габаритные размеры: 56×38×20 мм

• Масса: 0,04 кг

• Корпус: пластиковый, для установки в распределительные коробки

• Совместимость: С2000-КДЛ и другие контроллеры двухпроводной линии

• Комплектация: блок, руководство по эксплуатации.
